Gerador de Energia Fotovoltaico com potência de 2,3 kWp

Principais recursos do Painel

Célula tipo N
Alta eficiência da célula mesmo em condições de baixa irradiação.
Menor degradação ao decorrer de sua vida útil.
Melhor coeficiente de temperatura.
Tecnologia Multi Busbar
Melhor captura de luz e coleta de corrente para melhorar a confiabilidade e a saída de energia do módulo.

Resistência PID
Excelente garantia de desempenho Anti-PID através de processo de produção em massa otimizado econtrole de materiais.

Durabilidade contra condições ambientais extremas
Alta resistência à névoa de sal e amônia.

Melhor garantia na geração
Garantia do produto de 12 anos, garantia de potência linear de 87,4% aos 30 anos

Certificações
Certificado de fábrica ISO9001:2015, ISO14001:2015, ISO45001:2018
Produtos com certificação IEC61730, IEC61215

Dados elétricos
Potência no ponto máximo de potência - 575W
Tensão no ponto máximo de potência - 42,22V
Corrente no ponto máximo de potência - 13,62A
Tensão em Circuito Aberto - 50,88V
Corrente de Curto Circuito - 14,39A
Eficiência = 22,26%
Tolerância de potencias positiva 0~+3%
Desempenho mínimo sob condições de teste padrão STC (1000 W/m², 25 °C, espectro AM 1,5 G)

Características de temperatura
Coeficiente de temperatura (Pmax) -0.30% / °C
Coeficiente de temperatura (Voc) -0.25% / °C
Coeficiente de temperatura (Isc) 0.046% / °C
Temperatura nominal da célula (NOCT) 45±2°C
Temperatura Admissível para o Módulo em Operação Contínua -40 °C até +85 °C
Tensão máxima do sistema 1500VDC
Fusível máximo 25A

Dados mecânicos
Formato 2278 mm × 1134 mm × 35 mm (incluindo a estrutura)
Peso 28kg ± 5 %
Cobertura frontal Vidro temperado 3,2mm revestimento antirreflexo, transmissão, baixo teor de ferro, vidro temperado
Estrutura Alumínio anodizado
Célula N-Type monocristalina
Caixa de junção Classe de proteção IP68

*Informações do MicroInversor
Eficiência Maxima 96,5%
Quatro Mppts independentes
Monitoramento Wifi integrado a nivel de modulo
Ampla faixa de tensão suportando redes rurais
Capacidade para modulos de 210~600W
Grau de proteção IP67

Dados de entrada:
Tensão máx. de entrada 60 VCC
Faixa de operação MPPT 25~55 VCC
Faixa de tensão operacional 20~60 VCC
Corrente DC por MPPT 13A
Corrente de Curto por MPPT 16A
Rastreadores MPPT 4
Modulos por MTTP 1

Dados de saída
Potência nominal de saída 2KW
Tensão nominal 220V (184V-265V)
Frequência nominal 50, 60Hz
Faixa de frequência 55~65
Corrente máx. de saída 9.6A
Unidades de microinversor por cabo tronco 3

Monitoramento
Monitoramento por modulo fotovoltaico com WiFi incluso

Atenção ao criar o cabo de extensão entre os módulos e microinversor, a garantia não cobre danos por inversão de polaridade.

*DIMENSIONAMENTO PARA INSTALAÇÃO DOS PAINEIS
Área minima necessária - 10 m²
Peso sobre o telhado - 20Kg/m² (com estrutura)
1 painel fotovoltaico para cada MPPT / Entrada do microinversor
Trilhos para fixação dos painéis em alumínio

Gere sua própria energia com o Gerador Solar Fotovoltaico Grid-Tie ou conectado à rede.
***Reduza sua conta de energia pagando somente a tarifa de manutenção da operadora.
O gerador de energia fotovoltaico é um dispositivo que converte a energia do sol em energia elétrica para ser usada em sua casa ou empresa. Com o aumentoda conta de luz e do aquecimento global causado pelo consumo exagerado de combustíveis fósseis, o gerador fotovoltaico está se tornando cada vez mais uma excelente opção para produzir a sua própria energia elétrica com a Luz do Sol

Qual é a diferença entre kW e kWh nos geradores?

kW capacidade máxima de produção kWh é a quantidade de energia produzida/consumida por hora.

Ex: Se os seus painéis solares fotovoltaicos produzirem continuamente um total de 1 kW por um período de 60 minutos, então você terá produzido 1 kWh de energia. Os valores de irradiação solar global incidente em qualquer região do território brasileiro (4200-6700 kWh/m2) são superiores aos da maioria dos países da União Europeia, como Alemanha (900-1250 kWh/m2), França (900-1650kWh/m2) e Espanha (1200-1850 kWh/m2).

Atenção os geradores tem sua capacidade de geração de acordo com incidênciade irradiação solar e a correta instalação, os dados de geração estão baseados no mapa* de radiação global horizontal média anual do Brasil.

Quanto esse gerador pode gerar de energia?
Exemplo do Cálculo de Potência do Gerador Solar Fotovoltaico
Tamanho de Gerador - Kw * Incidência de irradiação Solar da regiões do Brasil por m2 - kWh/m² * 30 dias = Total de energia que poderá gerar por mês - KWh/ Mês

***SIMULAÇÃO*** baseada no índice de incidência de irradiação Solar da regiões do Brasil por m²

::

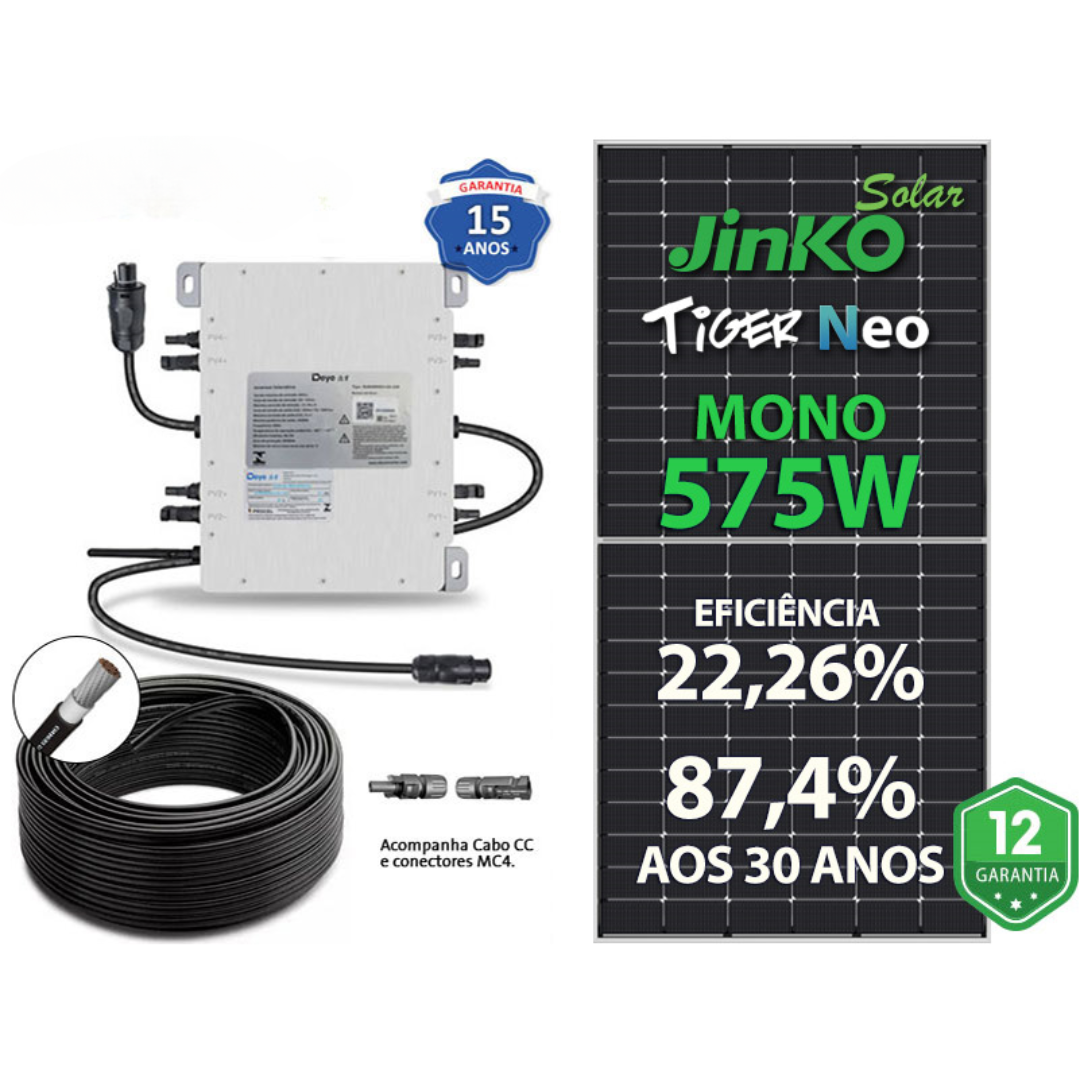

O gerador de energia fotovoltaico de 2,3 kWp é composto por:
1 MICROINVERSOR SOLAR DEYE SUN2000G3-US-220 2KW MONOFASICO 220V 4MPPT MONITORAMENTO
1 CONECTOR DEYE FEMALE CONECTOR AND END CAP CONECTOR FEMEA E TAMPA FINAL
4 STAUBLI CONECTOR MC4 32.0016+17P0002 - 02 PARES DE CONECTORES MC4
25 CABO SOLAR FOTOVOLTAICO FLEXIVEL 6MM 1,8KV CC RL 25 VERMELHO
4 PAINEL SOLAR JINKO JKM575N-72HL4-V TIGER NEO 575W 144 CEL. N TYPE MONO 22,26% EFICIENCIA
